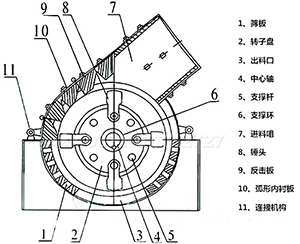

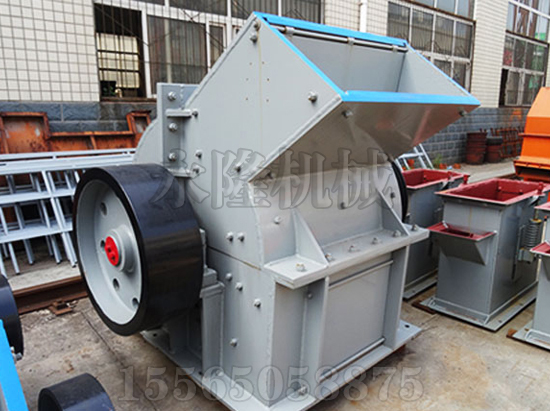

1、機殼：機殼主要由上機體、下機座組成，機體和機座是焊接體，上機體開有進料口，機殼下部直接安放在混凝土基礎上，并用地腳螺栓固定。為了便于檢修、調整和更換蓖條，上機座前后面也對稱的開有檢修孔，下機座的左右兩側面都開有一個檢修孔。
2、轉子：頭錘式破碎機轉子由主軸、圓盤、錘架、銷軸、錘頭等組成，轉子支承在兩個調心滾動軸承上，圓盤上開有6個均勻分布的銷孔，通過銷軸將錘頭懸掛起來。
3、主軸：主軸是支承轉子的主要零件，在生產中一般將主軸的一端用帶輪連接電動機，作為飛輪儲存能量，使轉子在運動中儲存一定的動能。
4、錘頭：錘頭的質量、形狀、和材質對設備生產能力有很大的影響，在選擇錘式破碎機錘頭時，應根據進料尺寸的不同適當選擇。錘頭是易損件，經常需要更換，為減少更換所需時間和勞動強度，生產中一般采用組合式錘頭。
5、蓖條：蓖條多為一組尺寸相等的鋼條，且截面形狀為梯形。蓖條的排列形式是與錘頭的運動方向垂直的，與轉子的回轉半徑有一定的間隙的圓弧狀，合格的產品通過蓖縫排出。
電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板，粉碎物料小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續(xù)受到錘子的打擊和研磨，最后通過篩板排出機外。
|
型號規(guī)格
|
給料粒度
(mm) |
出料粒度
(mm) |
生產能力
(m³/h) |
電機功率
(kw) |
總重量
(t) |
外形尺寸
(L×W×H) (mm) |
|
PCΦ400×300
|
≤200
|
≤25
|
5-10
|
11
|
0.8
|
900×670×860
|
|
PCΦ600×400
|
≤250
|
≤30
|
10-22
|
22
|
2.26
|
1200×1050×1200
|
|
PCΦ800×600
|
≤250
|
≤35
|
18-40
|
55
|
4.8
|
1310×1180×1310
|
|
PCΦ1000×800
|
≤350
|
≤35
|
25-50
|
75
|
5.9
|
1600×1390×1575
|
|
PCΦ1000×1000
|
≤350
|
≤35
|
30-55
|
90
|
8
|
1800×1590×1775
|
|
PCΦ1200×1200
|
≤350
|
≤35
|
50-80
|
132-160
|
19.2
|
2060×1600×1890
|
|
PCΦ1400×1400
|
≤350
|
≤35
|
50-100
|
280
|
32
|
2365×1870×2220
|
|
PCΦ1600×1600
|
≤350
|
≤35
|
100-150
|
480
|
37.5
|
3050×2850×2800
|
